Un compresor de aer de 2 CP care declanșează un întrerupător de 20 A într-o dimineață rece nu este un motor defect. Fizica motoarelor electrice face exact ceea ce ar trebui să facă: o înfășurare monofazată de pornire a condensatorului atrage un curent puternic de rotor blocat, iar uleiul rece din carter crește cuplul necesar pentru a aduce pompa la turație. Schimbați metoda de pornire sau designul motorului, iar declanșarea neplăcută dispare.
Acest exemplu este motivul pentru care există acest articol. Răspunsul scurt din spatele lui este următorul: Cuplul provine de la forța Lorentz care acționează asupra conductoarelor purtătoare de curent, viteza provine din echilibrul dintre tensiunea de alimentare și EMF din spate pe care îl generează rotorul și tot ceea ce plătești pentru eficiență este o luptă împotriva pierderilor de cupru și fier.
Restul articolului transformă aceste trei afirmații în specificațiile pe care le comparați în fiecare zi - dimensiunea cadrului, factorul de serviciu, cuplul cu rotorul blocat, clasa de izolație și banda de eficiență - și semnalează locurile în care fizica este în mod obișnuit interpretată greșit în timpul selecției.
Ce guvernează de fapt fizica motoarelor electrice
Fiecare număr de pe o fișă de date a motorului este rezultatul vizibil al unui set mic de relații fizice. Odată ce puteți potrivi un simptom de câmp cu principiul de bază, selecția încetează să fie o presupunere.
| Principiul | Ce înseamnă în interiorul mașinii | Unde apare pe hârtie |
|---|---|---|
| Forța Lorentz (F = B·I·L) | Curentul care circulă într-un conductor în interiorul unui câmp magnetic experimentează o forță; aplicată la raza rotorului, acea forță devine cuplu. | Cuplu nominal, cuplu cu rotor blocat, cuplu de avarie. |
| Legea lui Faraday și EMF invers | Conductorii care se deplasează printr-un câmp generează o tensiune care se opune alimentării, astfel încât rotorul trebuie să încetinească ușor înainte ca curentul net să poată curge. | Viteza fără sarcină față de viteza cu sarcină completă, alunecare procentuală. |
| legea lui Lenz | Curenții induși se opun întotdeauna schimbării care i-a creat, motiv pentru care rotorul urmărește câmpul rotativ în loc să-l depășească. | Sensul de rotație, tavanul dur la viteză sincronă. |
| Câmp magnetic rotativ | Trei curenți deplasați cu 120 de grade produc un câmp de magnitudine constantă care se învârte în jurul statorului cu viteză sincronă. | Cuplu neted, vibrații scăzute, autopornire inerentă. |
| Divizarea fazelor | O alimentare monofazată dă un câmp pulsatoriu fără rotație; o înfășurare auxiliară plus un condensator creează o a doua fază, astfel încât câmpul să se poată întoarce. | Cuplul de pornire, curentul de pornire, capacitatea nominală a condensatorului, înfășurările pornire versus funcționare. |
| Saturație magnetică | Fierul poate transporta doar atât de mult flux; peste genunchiul curbei B-H, curentul suplimentar nu cumpără aproape niciun cuplu suplimentar. | Toleranța la tensiune și de ce tensiunea joasă se supraîncălzește în loc să reducă pur și simplu. |
Trei legi care decid dacă un motor pornește și cum funcționează
Cuplul este o forță la o rază, nu un număr de marketing
Cuplul motorului este forța Lorentz înmulțită cu raza rotorului și numărul conductorilor, motiv pentru care cuplul crește odată cu curentul - dar numai până când fierul se saturează sau înfășurarea se supraîncălzește. Acea singură propoziție explică forma fiecărei curbe viteză-cuplu pe care o veți citi vreodată.
Pentru un motor NEMA Design B, cuplul cu rotor blocat este de obicei în jur de 150 până la 200 la sută din cuplul nominal și cuplul de avarie în jur de 200 până la 300 la sută. Un ventilator sau o pompă centrifugă nu are nevoie de aproape nimic la viteză zero, așa că pornește ușor. Un transportor încărcat, o pompă alternativă sau un compresor de aer care luptă cu uleiul rece poate avea nevoie de 200% sau mai mult pentru a se desprinde. Când o aplicație se blochează, întrebarea utilă nu este „motorul este suficient de mare?” dar "care punct de pe curba cuplului eșuează?"
Motor de pornire a condensatorului monofazat rezistent la picurare Motor ODP monofazat cu pornire prin condensator, 1/3–2 CP în cadrul NEMA 56/140T, potrivit pentru echipamentele care necesită cuplu de rupere la alimentarea monofazată. Vizualizare produs → Calea practică către mai mult cuplu de rupere pe o sursă monofazată este un design de pornire a condensatorului: un condensator electrolitic mare din înfășurarea auxiliară oferă cuplul de pornire suplimentar, apoi se stinge odată ce rotorul se rotește.
Back EMF setează punctul de operare
Un motor accelerează până când tensiunea pe care o generează intern aproape anulează tensiunea de alimentare. Tensiunea generată este înapoi EMF, iar restul mic este ceea ce conduce de fapt curentul prin înfășurare pentru a produce cuplu. Prin urmare, viteza este guvernată de frecvență și de numărul de poli, nu de sarcină:
| Polonii | Viteză sincronă (60 Hz) | Viteza tipică la sarcină completă | Alunecarea indicativă |
|---|---|---|---|
| 2 | 3600 rpm | 3450-3520 rpm | 2,2-4,2% |
| 4 | 1800 rpm | 1725-1760 rpm | 2,2-4,2% |
| 6 | 1200 rpm | 1140-1170 rpm | 2,5-5,0% |
| 8 | 900 rpm | 850-880 rpm | 2,2-5,6% |
Alunecarea nu este un defect; este mecanismul care lasă curentul să curgă deloc. Dar este și un indicator de sarcină. Un motor care funcționează cu o alunecare de 1% este aproape descărcat și funcționează la un factor de putere slab. Un motor care funcționează cu mult peste alunecarea plăcii de identificare este supraîncărcat și transformă diferența în căldură rotorului.
Tensiunea se comportă cu aceeași logică. Deoarece EMF din spate se scalează cu viteza și puterea câmpului, un motor la 90% din tensiunea nominală trebuie să atragă mult mai mult curent pentru a menține același cuplu pe arbore. Acest curent suplimentar devine pierdere de cupru, iar înfășurarea se încinge exact în momentul în care sursa este cea mai slabă.
Trei faze se rotesc; o fază trebuie păcălită să se rotească
O înfășurare monofazată produce un câmp care pulsează de-a lungul unei axe, mai degrabă decât să se rotească, astfel încât la oprire dezvoltă un cuplu net zero și rotorul nu pornește niciodată singur. Adăugarea unei înfășurări auxiliare și a unui condensator schimbă curentul acelei înfășurări cu aproximativ 90 de grade electrice, creând un al doilea câmp deplasat în spațiu și timp - suficient pentru a începe rotația. După aceea, înfășurarea principală transportă sarcina, iar înfășurarea auxiliară fie rămâne ca o înfășurare de rulare, fie coboară printr-un comutator centrifugal sau releu.
Motoarele trifazate nu au nevoie de nici un astfel de truc. Trei înfășurări la 120 de grade una dintre ele creează un câmp de mărime constantă care se rotește la viteză sincronă, astfel încât pornirea este inerentă, cuplul este neted și nu există niciun condensator care să se defecteze în câmp. Dacă doriți o imagine detaliată a acelei rotații, vedeți cum funcționează un motor trifazat .
Motor trifazat cu eficiență premium fracțională de cai putere Motor trifazat cu eficiență premium cu 48–56 de cadre, carcasă ODP IP23 și fără condensator de pornire; vedere pentru unități industriale ușoare. Vizualizare produs → Motoarele trifazate cu putere fracționată sunt cea mai clară demonstrație: aceeași putere de arbore, cadru mai mic, cuplu de pornire mai mare și nici un condensator de pornire în lista de materiale.
Monofazic sau trifazic: cât vă costă fizica
Dacă la instalație este disponibilă putere trifazată, un motor trifazat este aproape întotdeauna cea mai bună alegere de inginerie - cadru mai mic, cuplu de pornire mai mare, curent mai mic pe cal putere și vibrații vizibil mai puține.
| Caracteristic | Monofazat | Trifazat |
|---|---|---|
| Cuplul de pornire | Depinde în întregime de designul înfășurării și de dimensionarea condensatorului; poate fi puternic, dar nu este niciodată uniform | Inerent și consistent, de obicei 150-200% din cuplul nominal |
| Curentul de pornire | Pornire mare, agravată de comutarea condensatorului | Ridicat, dar previzibil, de obicei de 6-8 ori curent nominal |
| Dimensiunea cadrului pentru HP egali | Mai mare, deoarece câmpul pulsatoriu risipește material activ | Mai mic și mai ușor la același rating |
| Vibrații și zgomot | Pulsația cu frecvență dublă este inclusă în design | Câmp rotativ de magnitudine constantă, mult mai neted |
| Plafon de eficienta | Eficiența mai scăzută și premium este mai greu de certificat | Mai înalt; Benzile IE2 și IE3 sunt realizabile în mod obișnuit |
| Întreținerea câmpului | Condensatorii, comutatoarele și releele sunt articole de uzură | Mai puține piese consumabile, intervale de service mai lungi |
Unde fizica se transformă în căldură: pierderi și eficiență
Nu toată intrarea electrică devine putere la arbore, iar deficitul nu este o pierdere, ci patru familii care se comportă diferit pe măsură ce sarcina și viteza se schimbă.
Cele patru familii pierdute
- Pierdere de cupru la stator (I²R) — proporțional cu pătratul curentului, deci urcă abrupt cu sarcina și cu orice deficit de tensiune.
- Pierdere de cupru la rotor — proporțional cu alunecarea, motiv pentru care un motor supraîncărcat se încălzește mai repede decât sugerează citirea curentă.
- Pierderea fierului — histerezis și curenți turbionari în miez, aproximativ constanti odată ce motorul este alimentat, chiar și fără sarcină.
- Pierdere mecanică — frecarea și forțarea rulmentului, mici, dar întotdeauna prezente și sensibile la lubrifiere și ventilație.
- Pierdere de sarcină rătăcită — fluxul de scurgere și efectele armonice care sunt greu de calculat și ușor de subestimat.
Eficiența este puterea arborelui împărțită la puterea de intrare, astfel încât fiecare dintre aceste pierderi este un impozit direct. De asemenea, explică un adevărat compromis de design: un motor cu eficiență premium nu este un motor standard cu vopsea mai bună. De obicei, utilizează mai mult material activ - un miez mai lung, mai mult cupru, oțel electric cu pierderi mai mici și un spațiu de aer mai strâns - tocmai pentru a ataca aceste pierderi.

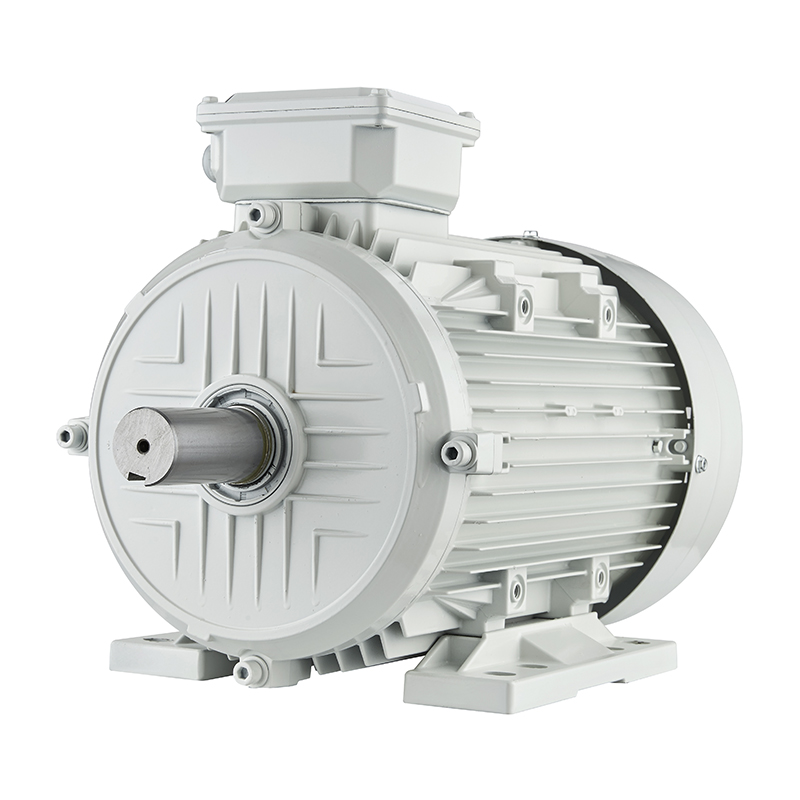

Seria de motoare IEC IE3 Premium Efficiency Seria de motoare cu eficiență premium IEC IE3 de la 0,75–37 kW, 2/4/6 poli, TEFC IP55; vedere pentru pierderi reduse pe durata de viață a mașinii. Vizualizare produs → Acesta este raționamentul din spatele proiectelor de eficiență premium IEC IE3: materialul suplimentar este plătit prin pierderi reduse pe durata de viață a mașinii, nu printr-o afirmație de marketing.
Temperatura este locul în care acest lucru devine scump. Sistemele de izolație sunt evaluate pentru o temperatură maximă a punctului fierbinte, iar o regulă generală utilizată pe scară largă este că durata de viață a izolației se înjumătățește la fiecare 10 °C de funcționare susținută peste limita nominală. Două motoare cu aceeași putere de pe plăcuța de identificare pot avea, prin urmare, durate de viață foarte diferite dacă unul se află la un factor de serviciu continuu de 1,05, iar celălalt este la ralanti la jumătate de sarcină.
Cinci concepții greșite ale fizicii care provoacă alegeri motorii proaste
- „Un motor mai mare este întotdeauna mai sigur”. Un motor supradimensionat funcționează la alunecare foarte scăzută și cu un factor de putere scăzut, atragând curent de magnetizare pe care nu îl transformă niciodată în lucru. Rezultatul este o instalare mai fierbinte, mai zgomotoasă și mai puțin eficientă.
- „Mai mai mulți cai putere înseamnă automat mai mult cuplu de pornire.” Cuplul de pornire este stabilit de designul rotorului și de aranjamentul înfășurării, nu numai de numărul de cai putere.
- „Tensiunea de alimentare abia contează, deoarece motorul atrage ceea ce are nevoie”. O tensiune mai mică înseamnă mai mult curent pentru același cuplu, iar acest deficit se transformă direct în pierderi de cupru și căldură.
- „Alunecare înseamnă că motorul se defectează”. Alunecarea este mecanismul normal care lasă curentul să curgă. Numai alunecarea dincolo de valoarea de pe plăcuță semnalizează suprasarcină.
- „Eficiența afectează doar factura de energie electrică”. Pierderile apar ca căldură, iar căldura este cea care scurtează durata de viață a izolației, durata de viață a grăsimii și, în cele din urmă, întreaga mașină.
Întrebări frecvente: Fizica motoarelor electrice în selecția de zi cu zi
De ce un motor consumă de șase până la opt ori curentul nominal la pornire?
La oprire, rotorul nu se mișcă, așa că EMF înapoi este zero și singurul lucru care limitează curentul este impedanța înfășurării, care este mică. Pe măsură ce rotorul accelerează, EMF înapoi crește și curentul scade spre valoarea de funcționare. Acesta este motivul pentru care un motor durează mult mai mult pentru a declanșa o suprasarcină termică decât un întrerupător magnetic - și de ce există demaroare ușoare și modele de pornire cu condensator.
Factorul de putere contează dacă sunt facturat în kilowați?
Factorul de putere vă spune cât de mult din curent face o muncă utilă. Un factor de putere scăzut înseamnă că aceeași ieșire a arborelui necesită mai mult curent, ceea ce înseamnă mai multă pierdere I²R și o cerință mai mare de conductor și dispozitiv de comutare. Utilitățile îl penalizează adesea direct, iar motorul în sine funcționează mai fierbinte, indiferent.
Poate un motor de 60 Hz să funcționeze pe 50 Hz?
Volți pe hertz este raportul de guvernare. Reducerea frecvenței fără a reduce tensiunea împinge proporțional miezul spre saturație, iar motorul atrage un curent de magnetizare excesiv și se supraîncălzi. Dacă tensiunea și frecvența scad împreună, motorul funcționează mai lent și mai rece, dar produce mai puțini cai putere.
Ce înseamnă fizic un factor de serviciu 1.15?
Înseamnă că izolația și circuitul magnetic pot tolera cu aproximativ 15% peste puterea nominală, fără a depăși limitele lor termice, presupunând tensiunea nominală, altitudinea și temperatura ambientală. Este o marjă pentru vârfuri ocazionale sau condiții neobișnuite, nu o licență permanentă pentru a rula motorul la 115 la sută.
Un motor cu 4 poli este întotdeauna mai bun decât un motor cu 2 poli?
Nu. Motoarele cu doi poli sunt mai ușoare și mai ieftine pe cal putere, dar funcționează mai repede, poartă rulmenții mai devreme și sunt mai zgomotoase. Motoarele cu patru poli oferă un echilibru mai bun între viteză, cuplu și durată de viață mecanică, motiv pentru care domină aplicațiile industriale de uz general.
Recomandări cheie
- Cuplul vine de la forța Lorentz; viteza provine din echilibrul dintre tensiunea de alimentare și EMF invers.
- Alunecarea este funcțională, nu este o defecțiune. Utilizați-l ca indicator de încărcare față de valoarea de pe plăcuța de identificare.
- Motoarele monofazate au nevoie de divizarea fazelor pentru a porni; motoarele trifazate pornesc în mod inerent și funcționează mai lin.
- Eficiența este suma pierderilor de cupru, fier, mecanice și rătăcitoare - reducerea acestora costă materialul activ în avans și se plătește înapoi în căldură și viață.
- Conductoarele subdimensionate, tensiunea joasă și factorii de serviciu supraîncărcați ajung toți la aceeași destinație: excesul de temperatură a înfășurării.
A dimensiona bine un motor înseamnă a citi mai degrabă fizica decât eticheta cailor putere. Dacă doriți să comparați modelele concrete cu aceste principii, Gama de motoare WAYLEAD acoperă mașinile monofazate și trifazate de la 1/10 până la 20 CP în cadre NEMA 48 până la 250, astfel încât diferențele de cuplu, alunecare și eficiență descrise aici pot fi verificate în raport cu fișele de date reale, mai degrabă decât în teorie.
