Raspuns scurt: un motor monofazat poate funcționa de la o sursă trifazată, dar numai atunci când este alimentat cu un conductor de fază plus neutru la tensiunea imprimată pe plăcuța de identificare. Nu poate folosi niciodată toate cele trei faze simultan; al treilea conductor rămâne pur și simplu nefolosit. Dacă sistemul nu are neutru sau tensiunea disponibilă nu se potrivește cu plăcuța de identificare, motorul fie va refuza pornirea, fie se va supraîncălzi și va eșua.
Acesta este răspunsul în două propoziții. Ceea ce urmează explică de ce, arată ce oferă de fapt fiecare sursă trifazată obișnuită și acoperă întrebarea inversă pe care majoritatea oamenilor o pun cu adevărat: cum să porniți un motor trifazat când puterea monofazată este tot ce aveți.
De ce un motor monofazat nu poate folosi toate cele trei faze
Un motor monofazat are două borne de alimentare. În interiorul cadrului se află o înfășurare principală, de obicei o înfășurare auxiliară sau de pornire, și un condensator sau un comutator centrifugal care scade înfășurarea auxiliară odată ce rotorul atinge viteza. Schema de pornire presupune o tensiune sinusoidală aplicată în două puncte.
O alimentare trifazată este formată din trei conductori ale căror tensiuni se află la 120 de grade electrice unul de celălalt. Un dispozitiv cu două terminale poate conecta doar două dintre aceste puncte, fie fază la fază, fie fază la neutru. Din acest motiv, întrebările reale sunt mai restrânse decât întrebarea principală:
- Potrivirea tensiunii: Tensiunea monofazată disponibilă este egală cu valoarea de pe plăcuța de identificare a motorului?
- Calea neutră: într-un sistem cu patru fire, este prezent un neutru la motor și dimensionat pentru curentul motorului?
- Curent de pornire: poate ramura să facă față curentului de curent de trei până la cinci ori folosit pentru o fracțiune de secundă la fiecare pornire?
Ce oferă de fapt fiecare aprovizionare în trei faze
„Trifazat” nu este o singură tensiune și de aici încep cele mai multe greșeli. Tabelul de mai jos enumeră sistemele pe care le întâlniți în America de Nord, Europa și piețele de export și ceea ce vede un motor monofazat pe fiecare dintre ele.
| Sistem de alimentare | Faza-la-faza | De la fază la neutru | Poate funcționa un motor monofazat de 230 V? |
|---|---|---|---|
| 120/208 V e, 4 fire | 208 V | 120 V | Nu, 120 V este mult sub valoarea nominală de pe plăcuță |
| 277/480 V e, 4 fire | 480 V | 277 V | Nu, 277 V supraîncălzi o înfășurare de 230 V |
| 400/230 V e, 4 fire (IEC) | 400 V | 230 V | Da, fază la neutru, exact așa cum a fost proiectat |
| 240 V delta, 3 fire | 240 V | Niciuna | Da, linie la linie, dacă motorul este de 240 V |
| Delta 240 V cu picior înalt, 4 fire | 240 V | 120 V pe două picioare, 208 V pe piciorul înalt | Nu pentru 230 V; doar motoarele de 120 V se potrivesc picioarelor de iluminare |
Un motor de 230 V tolerează aproximativ plus sau minus 10 la sută, deci aproximativ 207 V până la 253 V. În afara acelei benzi, un rewind sau o înlocuire este următorul pas.
Unde se întâmplă de obicei daune
Trei modele de eșec reprezintă aproape fiecare apel de service pe acest subiect.
Conexiune linie la linie la tensiune greșită
Un motor de 230 V aterizat pe două linii ale unui sistem de 400 V vede 400 V. Tensiunea de izolație crește imediat, condensatorul de funcționare se defectează de obicei primul, iar înfășurarea urmează adesea în câteva minute.
Nici unul neutru, sau unul subdimensionat
Sistemele delta cu trei fire nu au neutru deloc, deci nu există o cale monofazată disponibilă la mașină. În sistemele cu patru fire, neutrul este uneori un conductor subțire de control care nu a fost niciodată destinat să transporte curentul motorului. Trebuie dimensionat la circuitul de ramură, nu la o lumină pilot.
Conducerea unui motor monofazat de la un VFD trifazat
O unitate standard cu ieșire trifazată nu poate rula un motor de pornire a condensatorului. Ieșirea în impulsuri funcționează împotriva condensatorului și a comutatorului centrifugal, iar înfășurarea auxiliară nu este poziționată pentru a accepta un câmp rotativ sintetic. Drivere cu o ieșire monofazată dedicată există, dar circuitul de pornire trebuie reproiectat cu furnizorul de motoare implicat, nu improvizat la fața locului.
Întrebarea inversă: Funcționarea unui motor trifazat la putere monofazată
Cei mai mulți oameni care caută acest subiect se confruntă de fapt cu problema opusă: un motor trifazat la fața locului cu doar putere monofazată disponibilă. Răspunsul scurt este același în spirit, nu-l conectați niciodată direct.
Puneți un motor trifazat pe o linie monofazată și nu există câmp magnetic rotativ. Rotorul sta nemișcat, motorul bâzâie, curentul urcă spre nivelul rotorului blocat, iar suprasarcina se declanșează sau înfășurarea arde. Fiecare metodă funcțională de mai jos creează a treia fază lipsă în mod artificial.
| Metoda | Cum funcționează | Putere utilizabilă | Cel mai potrivit pentru |
|---|---|---|---|
| Conexiune directă | Doar două fire, fără câmp rotativ | Niciuna | Niciodată, asta distruge motorul |
| Convertor static de fază | Condensatorii creează o fază de pornire și de funcționare | Aproximativ 50 până la 60 la sută din plăcuța de identificare | Încărcări ușoare, ocazionale, fără pornire grea |
| Convertor rotativ de fază | Un motor ralanti generează a treia fază | Aproape de 100 la sută | Magazine cu mai multe utilaje care au nevoie de un cuplu real de pornire |
| VFD cu intrare monofazată | Redresorul și invertorul sintetizează trei faze | Aproximativ 50 la sută, dacă nu este supradimensionat | Un motor care are nevoie și de control al vitezei |
| Înlocuiți cu un motor monofazat | Potrivește motorul cu sursa de alimentare disponibilă | 100% din noul rating | Încarcă până la aproximativ 3 CP la 230 V |
Două numere decid dacă conversia merită. Tabelele standard de curent de sarcină completă pun un motor monofazat de 230 V la aproximativ 8 A pentru 1 CP, 17 A pentru 3 CP și 28 A pentru 5 CP, cu o supratensiune de pornire de trei până la cinci ori mai mare. Iar atunci când un VFD este alimentat de la monofazat, curentul de intrare se concentrează în mai puține dispozitive, astfel încât unitatea trebuie dimensionată pentru aproximativ dublul curentului motorului pentru a menține redresorul și magistrala DC în limitele nominale.
Monofazat sau trifazat: ce se schimbă de fapt
Când ambele consumabile sunt disponibile, decizia se reduce la cinci diferențe măsurabile.
- Cuplul de pornire: un motor trifazat dezvoltă aproximativ 200 până la 300% din cuplul la sarcină completă la pornire; un motor monofazat cu pornire prin condensator gestionează aproximativ 150 până la 200 la sută, iar un condensator divizat permanent este mult mai puțin.
- Curent pe cai putere: mașinile trifazate consumă aproximativ jumătate din curentul unui motor monofazat de aceeași putere, astfel încât cablurile, contactoarele și suprasarcinile sunt mai mici și mai ieftine.
- Eficiență și factor de putere: ambele rulează mai sus pe trei faze, motiv pentru care programele de eficiență premium sunt scrise în jurul lor.
- Dimensiunea cadrului: pentru aceeași putere, un motor monofazat este de obicei cu una sau două dimensiuni de cadru mai mare și vizibil mai greu.
- Tavan practic: peste aproximativ 3 CP, opțiunea monofazată nu mai are sens din cauza curentului de pornire și a dimensiunii conductorului. O comparație mai completă între construcție și performanță este acoperită defalcarea noastră a diferențelor motoarelor monofazate și trifazate .
O listă de verificare înainte de a transfera ceva
- Fotografiați plăcuța de identificare: tensiune, fază, frecvență, cai putere, amperi la sarcină maximă și factor de serviciu.
- Măsurați alimentarea la punctul de conectare cu un contor cu valoare efectivă reală, atât fază-fază, cât și fază-neutru, în mod ideal sub sarcină.
- Confirmați că neutrul există și se potrivește cu valoarea nominală a circuitului de ramificație.
- Verificați dacă contactorul și releul de suprasarcină se potrivesc cu curentul motorului și ciclul de lucru.
- Inspectați condensatorii și verificați că comutatorul centrifugal se mișcă liber înainte de a reutiliza un motor vechi.
- Confirmați rotația înainte de a cupla echipamentul antrenat și potriviți carcasa la praf, spălare sau condiții de exterior.
Potrivirea motorului la sursa pe care o aveți
Dacă sursa este de 230 V monofazată și sarcina rămâne sub aproximativ 3 CP, un motor de pornire și funcționare a condensatorului complet închis este de obicei cel mai simplu răspuns și evită complet echipamentul de conversie.
Motor monofazat de pornire a condensatorului complet închis Merită vizualizat pentru sarcini monofazate de 230 V sub aproximativ 3 CP, oferind o opțiune de pornire și funcționare a condensatorului complet închis, care evită echipamentul de conversie. Vizualizare produs → Acolo unde puterea trifazată este deja în clădire, o mașină trifazată cu eficiență premium într-un cadru de 48 sau 56 face aceeași treabă cu un curent mai mic, un cuplu de pornire mai bun și o durată de viață mai lungă.
Motor trifazat cu eficiență premium fracțională de cai putere Merită văzut acolo unde este disponibilă puterea trifazată, acest motor cu eficiență premium cu cadru 48–56 se potrivește sarcinilor industriale ușoare, cu curent mai scăzut și durată de viață mai lungă. Vizualizare produs → Dacă echipamentul acționat are nevoie de viteză variabilă, dar este disponibilă doar putere monofazată, un motor EC ocolește întreaga problemă de conversie, deoarece electronica se ocupă de comutație și motorul în sine nu are un condensator de pornire sau un comutator centrifugal pentru a lupta cu o unitate.

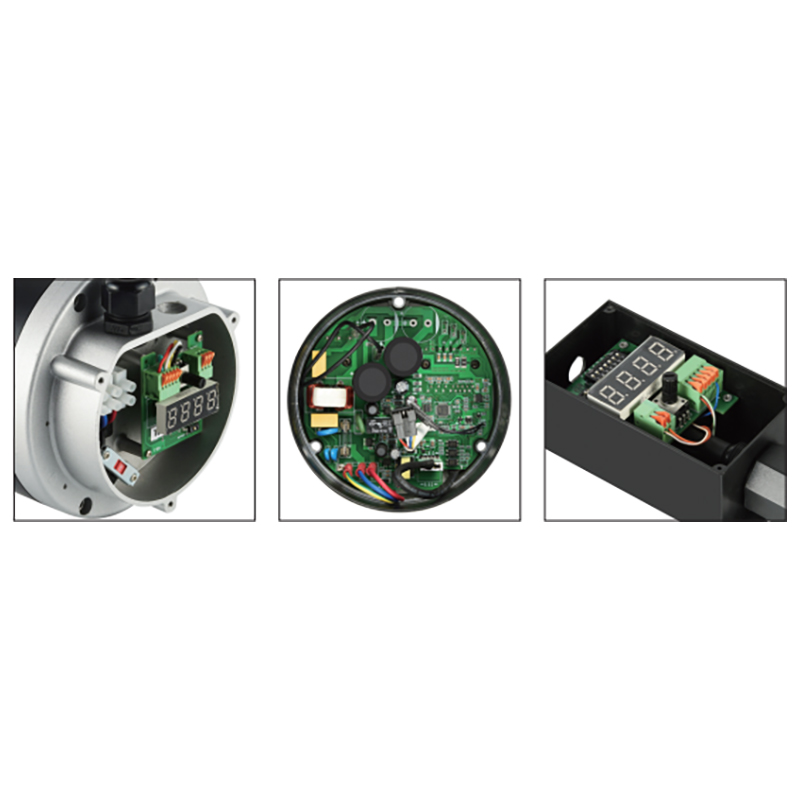

Motor NEMA Frame EC pentru echipamente monofazate cu viteză variabilă Merită văzut pentru echipamentele cu viteză variabilă cu putere monofazată, acest motor EC cu cadru NEMA 48 evită condensatorii de pornire și comutatoarele centrifuge în timp ce gestionează comutația electronic. Vizualizare produs → Dimensiunile cadrelor, tipurile de carcase și nivelurile de eficiență trebuie să se alinieze ca un set, ceea ce este mai ușor atunci când un furnizor acoperă atât familiile monofazate, cât și familiile trifazate. WAYLEAD construiește modele NEMA și IEC de la 48 la 250 cadru, în construcție rezistentă la picurare, complet închisă și TENV, astfel încât aceeași sarcină poate fi adaptată la orice sursă pe care o are șantierul.
Întrebări frecvente
Poate un motor monofazat să funcționeze pe două linii ale unei surse trifazate?
Da, cu condiția ca tensiunea de la linie la linie să fie egală cu valoarea nominală de pe plăcuță. Un motor de 240 V pe un sistem delta de 240 V este o instalare normală. Este încă putere monofazată, iar a treia linie rămâne nefolosită.
Ce se întâmplă dacă conectez un motor monofazat de 230 V la o sursă de 400 V?
Înfășurarea vede o supratensiune de aproximativ 74 la sută. Curentul de magnetizare crește abrupt, condensatorul este suprasolicitat și înfășurarea se supraîncălzește în câteva minute. Rezultatul este de obicei o înfășurare arsă și un condensator bombat.
Poate un VFD să ruleze un motor monofazat de la o sursă trifazată?
O unitate standard de ieșire trifazată nu poate. Există unități de ieșire monofazate, dar condensatorul de pornire și comutatorul centrifugal trebuie reproiectate, iar motorul trebuie să tolereze forma de undă a invertorului. Pentru majoritatea modernizărilor, înlocuirea motorului este mai ieftină decât adaptarea acestuia.
Cât de mare poate fi un motor monofazat înainte ca trifazat să fie alegerea mai bună?
Motoarele monofazate cu pornire prin condensator sunt disponibile cu ușurință până la aproximativ 3 CP și, ocazional, 5 CP, la 230 V. Curentul de sarcină completă la acele dimensiuni, 17 A și, respectiv, 28 A, plus o supratensiune de pornire de trei până la cinci ori mai mare, face de obicei trifazat alegerea practică peste 2 până la 3 CP.
Regula care menține acest lucru simplu: potriviți motorul la sursa pe care o aveți, în loc să forțați un motor pe o sursă pentru care nu a fost niciodată proiectat. Citiți plăcuța de identificare, măsurați tensiunea fază la neutru și fază la fază, confirmați neutrul și verificați curentul de pornire față de protecția de ramură. Când oricare dintre aceste patru verificări eșuează, răspunsul este un alt motor, nu o altă conexiune.
