Alegerea dintre a motor vertical , a motor monofazat , și a motor trifazat este una dintre cele mai importante decizii în selectarea echipamentelor industriale - iar greșirea poate însemna risipă de energie, defecțiuni premature și timpi de nefuncționare costisitoare. Răspunsul scurt: motor verticals sunt definite de orientarea lor de montare și sunt utilizate în aplicații cu arbore în jos, cum ar fi pompele și turnurile de răcire; motoare monofazate se potrivesc utilizărilor rezidențiale cu putere redusă și comerciale ușoare; şi motor trifazats oferă eficiență și cuplu superioare pentru operațiuni industriale grele. Înțelegerea nuanțelor fiecăreia, totuși, necesită o privire mai atentă asupra designului, datelor de performanță, costurilor și cazurilor de utilizare din lumea reală.
Ce este un motor vertical și de ce contează orientarea?
A motor vertical nu este pur și simplu un motor standard întors pe o parte - este o mașină complet proiectată pentru a funcționa cu arborele îndreptat în jos (sau în sus în unele configurații). Orientarea schimbă în mod fundamental modul în care componentele interne gestionează sarcinile gravitaționale, lubrifiante și de tracțiune, făcând motoarele orizontale disponibile la raft înlocuitori nepotriviți.
Cea mai critică diferență mecanică este designul rulmentului axial. Într-o motor vertical , ansamblul rotorului - împreună cu arborele pompei atașate, rotorul și orice coloană de fluid deasupra acestuia - exercită o forță continuă în jos. Lagărele orizontale standard ale motorului nu sunt proiectate pentru a absorbi această sarcină axială. Prin urmare, motoarele verticale încorporează rulmenți axiali cu o forță descendentă de mii de lire sterline, utilizând de obicei contact unghiular sau configurații de rulmenți cu role conice.
Caracteristici cheie de proiectare ale motoarelor verticale
Motoarele verticale au mai multe caracteristici de design specializate care le deosebesc de omologii lor orizontale:
- Capacitate portantă: Proiectat pentru a gestiona atât forțele de împingere în sus, cât și forțele de împingere în jos, adesea evaluate de la 500 lbf până la 50.000 lbf la motoarele mari cu acționare a pompei.
- Opțiuni cu arbore tubular sau arbore solid: Motoarele verticale cu arbore tubular permit arborelui pompei să treacă prin motor, simplificând cuplarea și alinierea. Aceasta este cea mai comună configurație în stațiile de pompare de apă și apă uzată municipale.
- Flanse de montare NEMA P-base sau C-face: Flanșele standardizate asigură șuruburile motorului direct pe capul pompei, eliminând necesitatea unei plăci de bază separate sau a unei protecții de cuplare.
- Grade de protectie IP55 sau IP65: Deoarece motoarele verticale sunt adesea instalate în aer liber sau în gropile pompelor umede, protecția la pătrundere de nivel înalt este standard.
- Ventilație îmbunătățită: Aerul de răcire trebuie să curgă în sus împotriva gravitației; motoarele verticale au ansambluri de ventilatoare reproiectate și căi de conducte pentru a preveni punctele fierbinți în stator.
Aplicații tipice ale motoarelor verticale
Motoare verticale domina aplicațiile în care un arbore vertical este necesar din punct de vedere mecanic:
- Pompe cu turbină cu puț adânc pentru alimentarea cu apă municipală (gama de putere: 5 CP până la 4.000 CP)
- Ventilatoare turn de răcire și ventilatoare cu tiraj indus în sistemele HVAC
- Drivere de pompă inline verticale pentru bucle de proces industrial
- Stații de pompare pentru irigații în sectoarele agricole
- Pompe de alimentare condens și cazane în instalațiile de producere a energiei electrice
Motor monofazat: calul de lucru al setarilor rezidentiale si comerciale usoare
A motor monofazat funcționează pe curent alternativ monofazat (120V sau 240V în America de Nord, 230V în cea mai mare parte a Europei) și este alegerea dominantă pentru aplicații de putere fracționată până la mică integrală - de obicei sub 5 CP. Utilizarea sa pe scară largă provine din disponibilitatea universală a energiei monofazate în case, ferme și întreprinderi mici, nu din performanța inginerească superioară.
Spre deosebire de motor trifazats , a motor monofazat nu poate porni singur de la o sursă monofazată. Un curent alternativ monofazat produce un câmp magnetic pulsatoriu – mai degrabă decât rotativ, care nu oferă un cuplu net de pornire în sine. Producătorii rezolvă acest lucru cu mecanisme auxiliare de pornire, care dau naștere la principalele subtipuri de motoare monofazate.
Tipuri de motoare monofazate
- Condensator-Start Induction-Run (CSIR): Utilizează un condensator de pornire (de obicei 100–400 µF) pentru a crea o schimbare de fază în înfășurarea auxiliară, producând suficient cuplu de pornire (200–350% din cuplul la sarcină maximă) pentru compresoare și pompe. Condensatorul este deconectat de un comutator centrifugal odată ce motorul atinge ~75% din viteza nominală.
- Condensator-Start Condensator-Run (CSCR): Adaugă un condensator de funcționare pentru a menține o condiție aproape de două faze în timpul funcționării, îmbunătățind factorul de putere și eficiența cu 5-10% în comparație cu motoarele CSIR. Frecvent în aparatele de aer condiționat și frigidere.
- Fază împărțită (rezistență-pornire): Înfășurarea auxiliară are rezistență mai mare și inductanță mai mică decât înfășurarea principală, creând o deplasare de fază modestă. Cuplul de pornire este mai mic (100–175% FLT) și curentul de pornire este mare (600–800% FLT). Potrivit pentru ventilatoare, suflante și aparate mici cu încărcături ușor de pornit.
- Condensator permanent divizat (PSC): Un singur condensator de funcționare rămâne în circuit în orice moment. Acest design produce un cuplu de pornire scăzut, dar funcționează silențios și eficient, făcându-l prima alegere pentru motoarele de ventilatoare HVAC cu acționare directă și circulatoarele mici.
- Motor de stâlp umbrit: Cel mai simplu și mai puțin costisitor motor monofazat; bobinele de umbrire creează un flux magnetic întârziat în parte a fiecărui pol. Cuplu de pornire și eficiență foarte scăzute (15–35%). Folosit în aplicații ușoare: ventilatoare mici, ventilatoare de birou, electrocasnice.
Motor trifazat: coloana vertebrală a puterii industriale
The motor trifazat este cel mai eficient, fiabil și mai rentabil tip de motor electric pentru uz industrial. Este cu pornire automată, produce un cuplu constant continuu și realizează eficiențe la sarcină completă de 92–97% în modelele moderne de eficiență premium - depășind semnificativ motoare monofazate de aceeași putere nominală.
Alimentarea AC trifazată oferă trei forme de undă de tensiune suprapuse, fiecare compensată cu 120°. Când este aplicat pe înfășurările statorice ale a motor trifazat , ele produc un câmp magnetic care se rotește continuu care induce un curent rotor și generează cuplu - fără nicio înfășurare auxiliară de pornire, condensator sau comutator centrifugal. Această simplitate se traduce direct în costuri de producție mai mici, întreținere mai redusă și durată de viață mai lungă.
De ce motoarele trifazate domină industria
- Eficiență mai mare: Motoarele trifazate IE3 (Eficiență Premium) și IE4 (Eficiență Super Premium) ating eficiențe la sarcină completă de peste 95% la 30 CP, față de 85–90% pentru modelele monofazate comparabile.
- Densitatea de putere: Un motor trifazat produce cu 150% mai multă putere per kilogram de cupru și fier în comparație cu un motor monofazat echivalent.
- Livrare lină a cuplului: Puterea trifazată produce putere constantă instantanee, eliminând pulsațiile de cuplu prezente în sistemele monofazate (care ajung la vârf de două ori pe ciclu). Acest lucru reduce vibrațiile, zgomotul și stresul mecanic asupra echipamentului antrenat.
- Gamă largă de putere: Disponibil de la CP fracționat până la 50.000 CP, producție motor trifazats potrivit pentru orice scară de operare industrială.
- Control ușor al vitezei: Unitățile de frecvență variabilă (VFD) se împerechează perfect cu motoarele cu inducție trifazate, permițând economii de energie de 20-60% în aplicații cu sarcină variabilă, cum ar fi pompe, ventilatoare și compresoare.

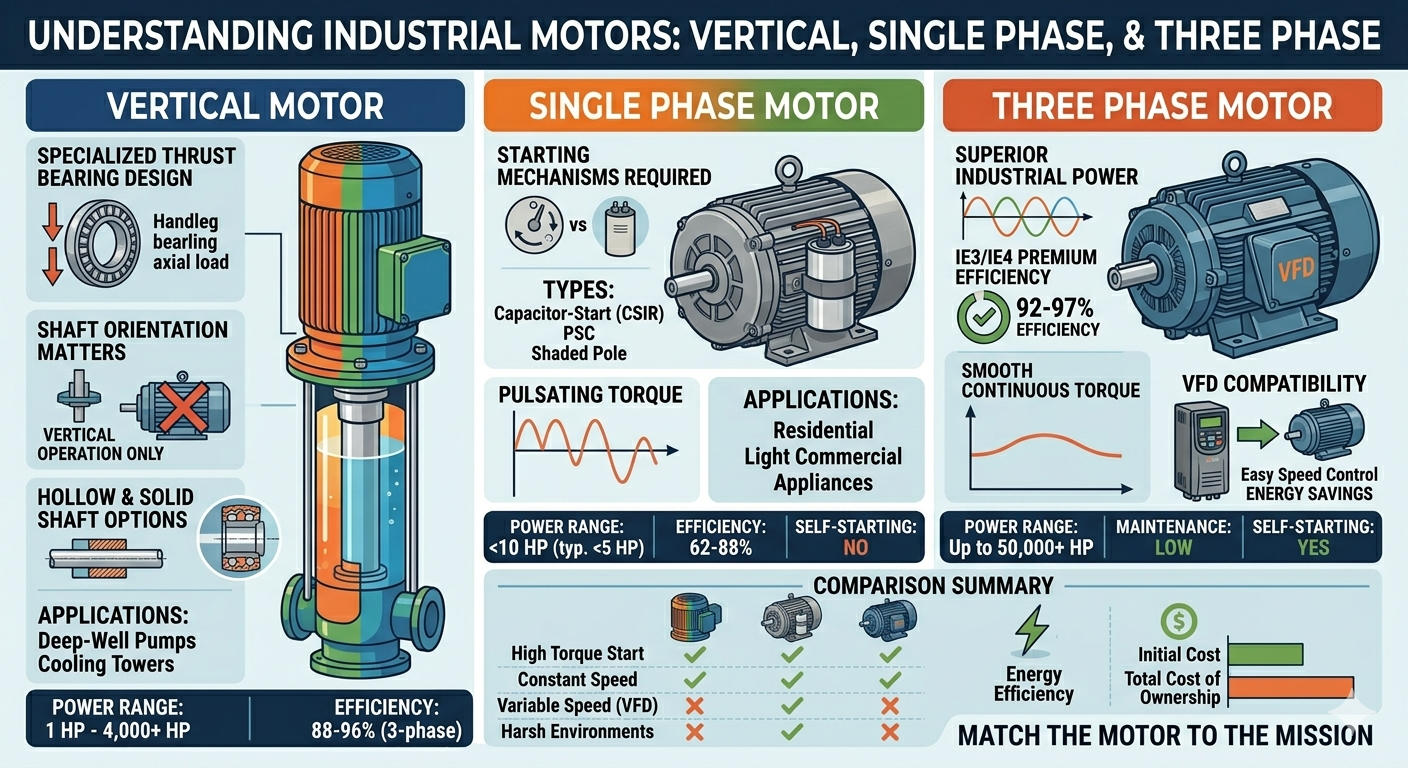

Comparație cuprinzătoare: motor vertical vs. motor monofazat vs. motor trifazat
Tabelul de mai jos oferă o comparație directă unul lângă altul dintre cele mai importante criterii de selecție:
| Parametru | Motor vertical | Motor monofazat | Motor trifazat |
|---|---|---|---|
| Orientarea montajului | Verticală (axul în jos sau axul sus) | Orizontală (de obicei) | Orizontală sau verticală |
| Sursa de alimentare | monofazat sau trifazat | Monofazat (120V/240V) | Trifazat (208–690V) |
| Gama de putere tipică | 1 CP – 4.000 CP | 1/20 CP – 10 CP | 0,25 CP – 50.000 CP |
| Eficiență la încărcare completă | 88–96% (versiunea trifazată) | 62–88% | 85–97% |
| Autopornire | Da (cu alimentare trifazata) | Nu (necesită ajutor de pornire) | Da |
| Netezimea cuplului | Neted (trifazic) | Pulsând | Neted (constant) |
| Rulment de tracțiune | Specializată pentru sarcini grele | Radial standard | Radial standard |
| Compatibilitate VFD | Da (3-phase version) | Limitat / nerecomandat | Excelent |
| Complexitatea întreținerii | Moderat-Ridicat | Scăzut-Moderat | Scăzut |
| Cost inițial (relativ) | Înalt | Scăzut | Mediu |
| Aplicații primare | Pompe de puțuri adânci, turnuri de răcire | Electrocasnice, HVAC mici, unelte | Industrie, compresoare, transportoare |
Tabelul 1: Comparație tehnică și comercială paralelă a motorului vertical, a motorului monofazat și a motorului trifazat pe baza a 11 criterii cheie de selecție.
Consumul de energie și costul total de proprietate: numerele spun povestea
Diferențele de eficiență între tipurile de motoare se traduc direct în costuri de operare. Luați în considerare un exemplu real: un motor de pompă de 5 CP (3,73 kW) care funcționează 6.000 de ore pe an la o rată a energiei electrice de 0,12 USD/kWh.
| Tip motor | Eficiență (%) | Putere de intrare (kW) | Energie anuală (kWh) | Cost anual (USD) |
|---|---|---|---|---|
| Motor monofazat (CSIR) | 82% | 4.55 | 27.300 | 3.276 USD |
| Motor trifazat (IE2) | 90% | 4.14 | 24.840 | 2.981 USD |
| Motor trifazat (IE3) | 93,6% | 3.99 | 23.940 | 2.873 USD |
Tabelul 2: Comparația anuală a costurilor energetice pentru un motor de pompă de 5 CP care funcționează 6.000 de ore/an la 0,12 USD/kWh. Motorul trifazat IE3 economisește 403 USD/an față de un motor monofazat comparabil.
Peste o durată de viață de 10 ani, trecerea de la un motor monofazat la un IE3 motor trifazat economisește aproximativ 4.030 USD numai în electricitate — mai mult decât prețul de achiziție al multor motoare din această gamă de dimensiuni. Când sunt scalate la o instalație cu 50 de astfel de motoare, economiile anuale depășesc 20.000 USD.
Cum să selectați motorul potrivit: un cadru decizional practic
Selecția corectă a motorului depinde de patru variabile principale: disponibilitatea sursei de alimentare, cerințele de interfață mecanică, caracteristicile de sarcină și costul total de proprietate pe durata de viață prevăzută.
Pasul 1: Evaluați sursa de alimentare disponibilă
Dacă locul de instalare are doar putere monofazată (obișnuită în reședințe, ferme rurale și unități mici de vânzare cu amănuntul), o motor monofazat este adesea singura opțiune viabilă fără upgrade costisitoare de infrastructură. Dacă este disponibilă curent trifazat – așa cum este de obicei în fabrici, clădiri comerciale și facilități municipale – a motor trifazat ar trebui să fie alegerea implicită pentru orice sarcină peste 1 CP, oferind o eficiență mai bună și costuri mai mici pe termen lung.
Pasul 2: Determinați cerințele de orientare a arborelui
Dacă echipamentul antrenat (pompă, ventilator, agitator) necesită un arbore vertical, un proiect special motor vertical este obligatoriu. Încercarea de a utiliza un motor orizontal standard într-o orientare verticală anulează garanțiile, compromite lubrifierea rulmenților și scurtează dramatic durata de viață. Baia de ulei a rulmenților dintr-un motor orizontal nu este calibrată pentru funcționare verticală - uleiul se va acumula în partea de jos și va înfometiza rulmentul superior.
Pasul 3: Potriviți motorul cu caracteristicile de încărcare
- Sarcini mari cuplu de pornire (compresoare, transportoare cu sarcini mari): Utilizați a motor trifazat cu caracteristici de cuplu Design B sau Design C sau un CSIR motor monofazat dacă este disponibilă doar puterea monofazată.
- Sarcini cu viteză variabilă (pompe, ventilatoare, suflante): A motor trifazat asociat cu un VFD este soluția optimă. VFD-urile monofazate există, dar sunt mai puțin eficiente și mai puțin fiabile.
- Funcționare continuă 24/7: Prioritizează întotdeauna IE3 sau mai mare motor trifazats ; economiile de energie justifică prețul premium în 12-24 de luni.
- Cicluri de lucru intermitente (aparate mici, scule electrice): A motor monofazat este adecvată și mai economică.
Considerații de instalare și întreținere
Cele mai bune practici de instalare a motorului vertical
Instalarea corectă a a motor vertical este esențial pentru atingerea duratei de viață nominale. Pașii cheie includ:
- Verificați dacă capul de refulare al pompei este nominal pentru greutatea motorului și sarcina de tracțiune.
- Verificați setările de preîncărcare a rulmentului de tracțiune conform fișei de specificații a producătorului înainte de pornire.
- Utilizați o cheie dinamometrică calibrată pe toate șuruburile de montare; poziționarea neuniformă a flanșei cauzează vibrații și nealinierea lagărului.
- Rulmenții lubrifiați cu grăsime trebuie re-unsați la intervale de 2.000–4.000 de ore; modelele lubrifiate cu ulei necesită verificări trimestriale ale nivelului de ulei.
- Efectuați o analiză a vibrațiilor la punerea în funcțiune pentru a stabili o linie de referință - orice citire peste 0,1 in/s (viteză) la carcasa rulmentului justifică investigație.
Sfaturi pentru întreținerea motorului monofazat
Comutatorul centrifugal și condensatorii din a motor monofazat sunt punctele de defectare primare. Rutinele de întreținere ar trebui să includă:
- Inspectați anual contactele comutatorului centrifugal pentru uzură și depuneri de carbon; înlocuiți dacă pipăturile depășesc 0,5 mm adâncime.
- Testați condensatorii de pornire și funcționare cu un contor de capacitate; înlocuiți dacă capacitatea este cu mai mult de 10% sub valoarea nominală.
- Monitorizați temperatura de funcționare — a motor monofazat funcționarea la cald (peste limita de izolație Clasa B de 130°C) indică supraîncărcare, ventilație slabă sau un condensator defect.
Sfaturi pentru întreținerea motorului trifazic
Simplitatea inerentă a a motor trifazat înseamnă că întreținerea este în primul rând preventivă:
- Efectuați anual teste de rezistență a izolației (megger); un motor sănătos ar trebui să citească peste 100 MΩ la 1.000 V DC.
- Verificați echilibrul de fază la bornele motorului - dezechilibrul de tensiune care depășește 1% provoacă o creștere disproporționată cu 6-10% a încălzirii motorului.
- Lubrifiați rulmenții conform programelor producătorului; supra-ungerea este la fel de dăunătoare ca și sub-ungerea.
- Monitorizați curentul motorului cu o clemă la fiecare interval de service; o creștere treptată a curentului semnalează adesea uzura rulmentului sau degradarea înfășurării înainte de defectarea completă.
Întrebări frecvente (FAQ)
Î1: Poate fi folosit un motor vertical pe orizontală?
Nu. A motor vertical nu trebuie utilizat niciodată în poziție orizontală. Sistemul său de rulmenți, rezervoarele de lubrifiere și fluxul de aer de răcire sunt toate proiectate pentru funcționare verticală. Rularea orizontală va cauza defecțiuni rapide ale rulmentului, scurgeri de ulei și supraîncălzire în câteva ore sau zile de funcționare.
Î2: Poate fi convertit un motor monofazat pentru a funcționa cu putere trifazată?
Nu direct. A motor monofazat are înfășurări proiectate pentru o fază. Cu toate acestea, un convertor de fază (rotativ sau static) poate genera putere trifazată dintr-o sursă monofazată, permițând o motor trifazat să funcționeze acolo unde este disponibilă doar puterea monofazată - o soluție mai practică decât invers.
Î3: De ce motoarele trifazate durează mai mult decât motoarele monofazate?
Motoare trifazate nu au condensatori, întrerupătoare de pornire sau înfășurări auxiliare - componentele care defectează cel mai frecvent motor monofazats . Cuplul neted și continuu reduce, de asemenea, solicitarea mecanică asupra rulmenților și înfășurărilor. Un bine intretinut motor trifazat poate funcționa în mod fiabil timp de 20-30 de ani, față de 10-15 ani pentru o unitate monofazată comparabilă în condiții similare.
Î4: Ce înseamnă „arborele tubular” într-un motor vertical?
Un arbore tubular motor vertical are un arbore tubular al rotorului cu un alezaj central deschis care permite arborelui coloanei pompei să treacă în întregime prin motor. Arborele pompei este fixat pe rotorul motorului printr-o piuliță cu cap reglabilă în partea de sus a motorului, eliminând necesitatea unui cuplaj extern al arborelui. Acest design simplifică alinierea și reduce înălțimea totală a ansamblului pompă-motor.
Î5: Este un motor monofazat potrivit pentru o pompă de puț?
Pentru pompe cu jet cu puțuri puțin adânci și submersibile mici (sub 1,5 CP), a motor monofazat este folosit în mod obișnuit și perfect adecvat. Pentru pompele cu turbină cu puțuri adânci care necesită mai mult de 5 CP — sau pentru orice pompă într-un cadru comercial sau municipal — a motor vertical cu a motor trifazat sistemul de acționare este recomandat pentru fiabilitate și eficiență energetică.
Î6: Care este factorul de serviciu în specificațiile motorului și diferă între tipurile de motoare?
Factorul de service (SF) este un multiplicator care indică cât de mult peste puterea de pe plăcuță de identificare poate funcționa un motor continuu fără deteriorare. Majoritatea motor monofazats au un SF de 1,25–1,35, în timp ce standard motor trifazats sunt de obicei evaluate SF 1,15. Motoare verticale pentru serviciul pompei sunt, în general, specificate la SF 1,0 până la 1,15, deoarece rulmenții lor axiali sunt dimensionați exact pentru sarcina nominală și lasă o marjă mecanică mai mică.
Concluzie: potriviți motorul cu misiunea
Nu există un „cel mai bun” motor universal – doar motorul potrivit pentru o anumită aplicație. A motor vertical este singura alegere corectă atunci când este necesară o interfață cu arbore vertical; nicio cantitate de soluții de inginerie nu face ca un motor orizontal să fie un înlocuitor sigur. A motor monofazat rămâne soluția practică și eficientă din punct de vedere al costurilor pentru aplicațiile cu putere redusă, oriunde este disponibilă doar energie monofazată. Și a motor trifazat este alegerea optimă pentru aproape orice aplicație industrială, comercială și grea unde este accesibilă alimentarea trifazată - oferind eficiență superioară, longevitate, cuplu neted și integrare perfectă a VFD.
Datele sunt clare: pe un orizont de operare de 10 ani, costul inițial mai mare al unei eficiențe premium motor trifazat este recuperată de mai multe ori în economii de energie. Pentru instalațiile care doresc să reducă simultan costurile de operare și amprenta de carbon, îmbunătățind îmbătrânirea motoare monofazate la IE3 motor trifazats — acolo unde infrastructura electrică permite — este una dintre investițiile cu cel mai mare ROI disponibile în managementul energiei industriale.
